分段多项式和样条曲线#
1D 插值例程 在上一节中讨论，通过构建某些分段多项式来工作：插值范围由所谓的断点分成多个区间，每个区间上都有一个特定的多项式。然后，这些多项式片段在断点处以预定义的平滑度匹配：三次样条曲线的二阶导数，单调插值的导数等等。
一个 \(k\) 次多项式可以看作是 \(k+1\) 个单项式基元素的线性组合，即 \(1, x, x^2, \cdots, x^k\)。在某些应用中，考虑替代（即使在形式上等价）基是有用的。在 scipy.interpolate 中实现的两个常用基是 B 样条曲线 (BSpline) 和伯恩斯坦多项式 (BPoly)。B 样条曲线通常用于非参数回归问题，而伯恩斯坦多项式用于构造贝塞尔曲线。
PPoly 对象表示分段多项式，使用“常规”幂基。这是 CubicSpline 实例和单调插值的情况。一般来说，PPoly 对象可以表示任意阶的多项式，而不仅仅是三次多项式。对于数据数组 x，断点位于数据点，系数数组 c 定义了 \(k\) 次多项式，使得 c[i, j] 是 (x - x[j])**(k-i) 在 x[j] 和 x[j+1] 之间的段上的系数。
BSpline 对象表示 B 样条函数——B 样条基元素 的线性组合。这些对象可以直接实例化，也可以使用 make_interp_spline 工厂函数从数据构建。
最后，伯恩斯坦多项式表示为 BPoly 类的实例。
所有这些类都实现了（大部分）类似的接口，PPoly 是功能最完整的。接下来，我们将考虑该接口的主要功能，并讨论分段多项式的替代基的一些细节。
操作 PPoly 对象#
PPoly 对象具有方便的方法来构造导数和反导数，计算积分和求根。例如，我们对正弦函数进行表格化并找到其导数的根。
>>> from scipy.interpolate import CubicSpline
>>> x = np.linspace(0, 10, 71)
>>> y = np.sin(x)
>>> spl = CubicSpline(x, y)
现在，对样条函数进行微分
>>> dspl = spl.derivative()
这里 dspl 是一个 PPoly 实例，它表示原始对象 spl 导数的多项式近似。在固定参数处评估 dspl 等效于使用 nu=1 参数评估原始样条函数
>>> dspl(1.1), spl(1.1, nu=1)
(0.45361436, 0.45361436)
请注意，上面的第二种形式在原位评估导数，而使用 dspl 对象，我们可以找到 spl 导数的零点
>>> dspl.roots() / np.pi
array([-0.45480801, 0.50000034, 1.50000099, 2.5000016 , 3.46249993])
这与 \(\cos(x) = \sin'(x)\) 的根 \(\pi/2 + \pi\,n\) 吻合。请注意，默认情况下，它计算了外推到插值区间 \(0 \leqslant x \leqslant 10\) 外部的根，并且外推结果（第一个和最后一个值）的精度要低得多。我们可以关闭外推并限制根查找范围在插值区间内。
>>> dspl.roots(extrapolate=False) / np.pi
array([0.50000034, 1.50000099, 2.5000016])
事实上，root 方法是更通用的 solve 方法的特例，该方法针对给定的常数 \(y\) 找到方程 \(f(x) = y\) 的解，其中 \(f(x)\) 是分段多项式
>>> dspl.solve(0.5, extrapolate=False) / np.pi
array([0.33332755, 1.66667195, 2.3333271])
这与 \(\pm\arccos(1/2) + 2\pi\,n\) 的预期值吻合。
可以使用 .integrate 方法计算分段多项式的积分，该方法接受积分的下限和上限。例如，我们计算完全椭圆积分 \(K(m) = \int_0^{\pi/2} [1 - m\sin^2 x]^{-1/2} dx\) 的近似值。
>>> from scipy.special import ellipk
>>> m = 0.5
>>> ellipk(m)
1.8540746773013719
为此，我们对被积函数进行表格化并使用单调 PCHIP 插值器对其进行插值（我们也可以使用 CubicSpline）。
>>> from scipy.interpolate import PchipInterpolator
>>> x = np.linspace(0, np.pi/2, 70)
>>> y = (1 - m*np.sin(x)**2))**(-1/2)
>>> spl = PchipInterpolator(x, y)
并进行积分
>>> spl.integrate(0, np.pi/2)
1.854074674965991
这确实接近于 scipy.special.ellipk 计算的值。

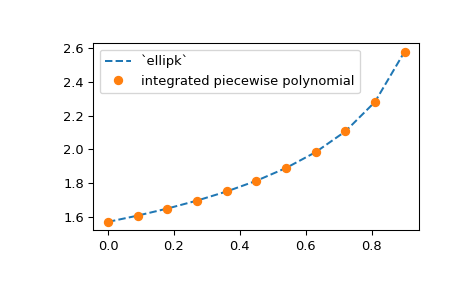

所有分段多项式都可以用 N 维 y 值构建。如果 y.ndim > 1，则将其理解为 1D y 值的堆栈，这些值沿插值轴（默认值为 0）排列。后者通过 axis 参数指定，并且不变式是 len(x) == y.shape[axis]。例如，我们将上面的椭圆积分示例扩展到使用 NumPy 广播计算一系列 m 值的近似值。
>>> from scipy.interpolate import PchipInterpolator
>>> m = np.linspace(0, 0.9, 11)
>>> x = np.linspace(0, np.pi/2, 70)
>>> y = 1 / np.sqrt(1 - m[:, None]*np.sin(x)**2)
现在 y 数组的形状为 (11, 70)，因此对于 m 的固定值，y 的值位于 y 数组的第二轴上。
>>> spl = PchipInterpolator(x, y, axis=1) # the default is axis=0
>>> import matplotlib.pyplot as plt
>>> plt.plot(m, spl.integrate(0, np.pi/2), '--')
>>> from scipy.special import ellipk
>>> plt.plot(m, ellipk(m), 'o')
>>> plt.legend(['`ellipk`', 'integrated piecewise polynomial'])
>>> plt.show()
B 样条：节点和系数#
B 样条函数——例如，通过 make_interp_spline 调用从数据构建的函数——由所谓的节点和系数定义。
作为说明，让我们再次构建正弦函数的插值。节点可作为 BSpline 实例的 t 属性获得
>>> x = np.linspace(0, 3/2, 7)
>>> y = np.sin(np.pi*x)
>>> from scipy.interpolate import make_interp_spline
>>> bspl = make_interp_spline(x, y, k=3)
>>> print(bspl.t)
[0. 0. 0. 0. 0.5 0.75 1. 1.5 1.5 1.5 1.5 ]
>>> print(x)
[ 0. 0.25 0.5 0.75 1. 1.25 1.5 ]
我们看到，节点向量默认情况下是从输入数组 x 构建的：首先，它被设置为 \((k+1)\) -正则（它在开头和结尾附加了 k 个重复节点）；然后，输入数组的第二个和倒数第二个点被移除——这就是所谓的非节点边界条件。
一般来说，度数为 k 的插值样条需要 len(t) - len(x) - k - 1 个边界条件。对于具有 (k+1)-正则节点数组的三次样条，这意味着两个边界条件——或者从 x 数组中移除两个值。可以使用 make_interp_spline 的可选 bc_type 参数请求各种边界条件。
B 样条系数可以通过 BSpline 对象的 c 属性访问
>>> len(bspl.c)
7
约定是，对于 len(t) 个节点，有 len(t) - k - 1 个系数。一些例程（参见 平滑样条部分）对 c 数组进行零填充，以便 len(c) == len(t)。这些附加系数在评估时会被忽略。
我们强调，系数是在 B 样条基 中给出的，而不是 \(1, x, \cdots, x^k\) 的幂基。
B 样条基元素#
B 样条是分段多项式，表示为B 样条基元素的线性组合——它们本身是通常单项式 \(x^m\) 的某些线性组合，其中 \(m=0, 1, \dots, k\)。
B 样条基通常比幂基在计算上更稳定，并且对于包括插值、回归和曲线表示在内的各种应用很有用。主要特点是这些基元素是局部化的，并且在由节点数组定义的区间之外等于零。

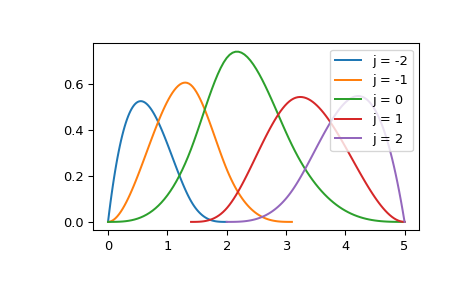

具体来说，度数为 k 的 B 样条基元素（例如，三次曲线为 k=3）由 \(k+2\) 个节点定义，并且在这些节点之外为零。为了说明，在某个区间上绘制一组非零基元素
>>> k = 3 # cubic splines
>>> t = [0., 1.4, 2., 3.1, 5.] # internal knots
>>> t = np.r_[[0]*k, t, [5]*k] # add boundary knots
>>> from scipy.interpolate import BSpline
>>> import matplotlib.pyplot as plt
>>> for j in [-2, -1, 0, 1, 2]:
... a, b = t[k+j], t[-k+j-1]
... xx = np.linspace(a, b, 101)
... bspl = BSpline.basis_element(t[k+j:-k+j])
... plt.plot(xx, bspl(xx), label=f'j = {j}')
>>> plt.legend(loc='best')
>>> plt.show()
这里 BSpline.basis_element 本质上是构建仅具有单个非零系数的样条的简写。例如，上面示例中的 j=2 元素等效于
>>> c = np.zeros(t.size - k - 1)
>>> c[-2] = 1
>>> b = BSpline(t, c, k)
>>> np.allclose(b(xx), bspl(xx))
True
如果需要，可以使用 PPoly 对象的 PPoly.from_spline 方法将 B 样条转换为 PPoly 对象，该方法接受 BSpline 实例并返回 PPoly 实例。反向转换由 BSpline.from_power_basis 方法执行。但是，最好避免基之间的转换，因为它会累积舍入误差。
B 样条基函数中的设计矩阵#
B 样条的一个常见应用是非参数回归。原因是 B 样条基函数的局部性使得线性代数变得稀疏。这是因为在给定的评估点处，最多只有 \(k+1\) 个基函数非零，因此基于 B 样条构建的设计矩阵最多有 \(k+1\) 条对角线。
作为说明，我们考虑一个简单的例子。假设我们的数据是一维的，并且被限制在区间 \([0, 6]\) 内。我们构建一个 4 阶结点向量，它对应于 7 个数据点和三次 k=3 样条。
>>> t = [0., 0., 0., 0., 2., 3., 4., 6., 6., 6., 6.]
接下来，取“观测值”为
>>> xnew = [1, 2, 3]
并以稀疏 CSR 格式构建设计矩阵
>>> from scipy.interpolate import BSpline
>>> mat = BSpline.design_matrix(xnew, t, k=3)
>>> mat
<3x7 sparse array of type '<class 'numpy.float64'>'
with 12 stored elements in Compressed Sparse Row format>
这里，设计矩阵的每一行对应于 xnew 数组中的一个值，并且一行最多有 k+1 = 4 个非零元素；第 j 行包含在 xnew[j] 处评估的基函数。
>>> with np.printoptions(precision=3):
... print(mat.toarray())
[[0.125 0.514 0.319 0.042 0. 0. 0. ]
[0. 0.111 0.556 0.333 0. 0. 0. ]
[0. 0. 0.125 0.75 0.125 0. 0. ]]
